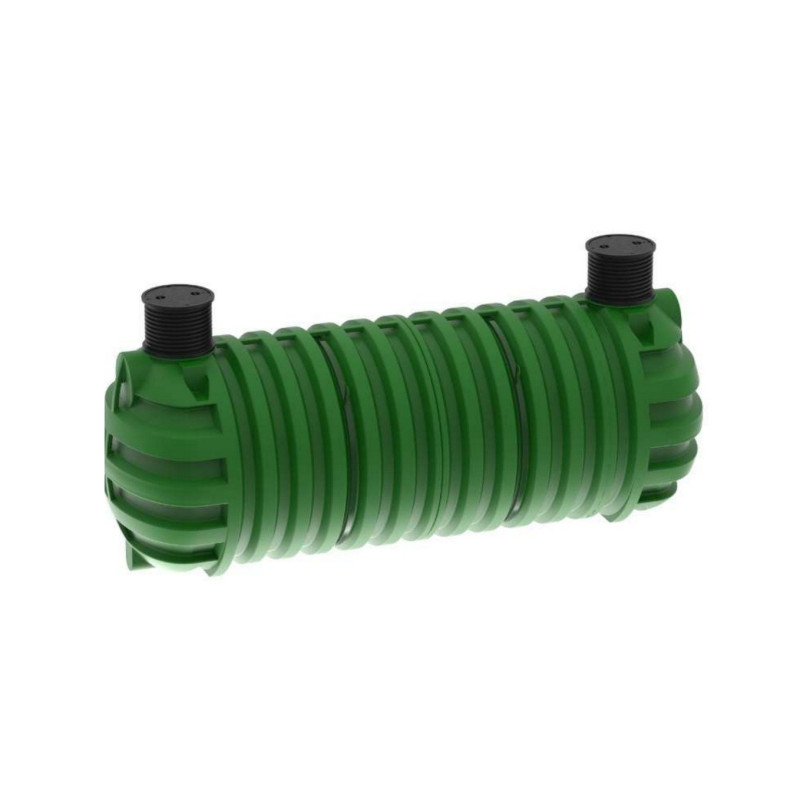

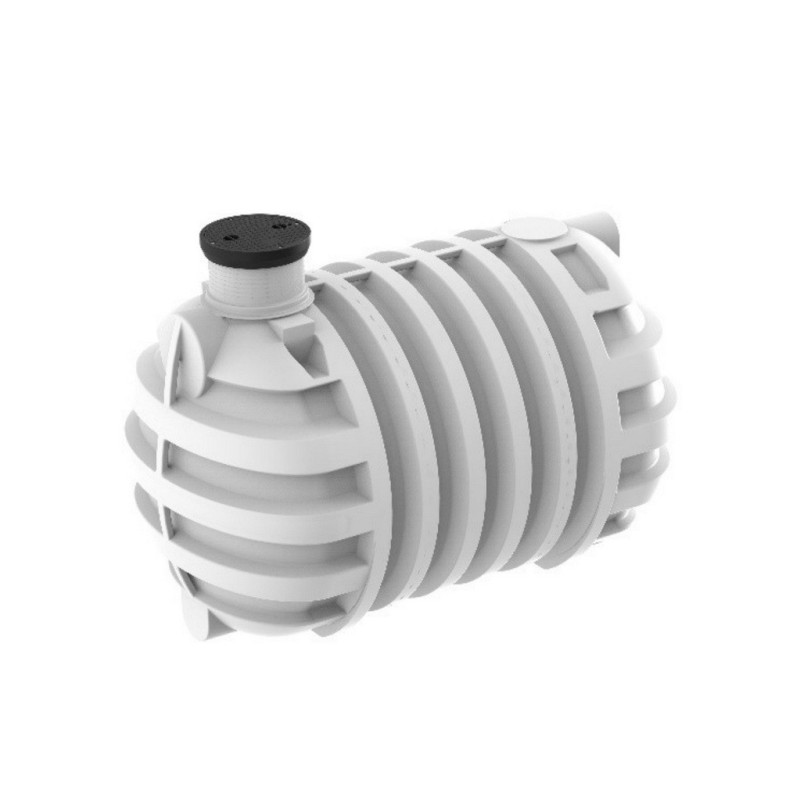

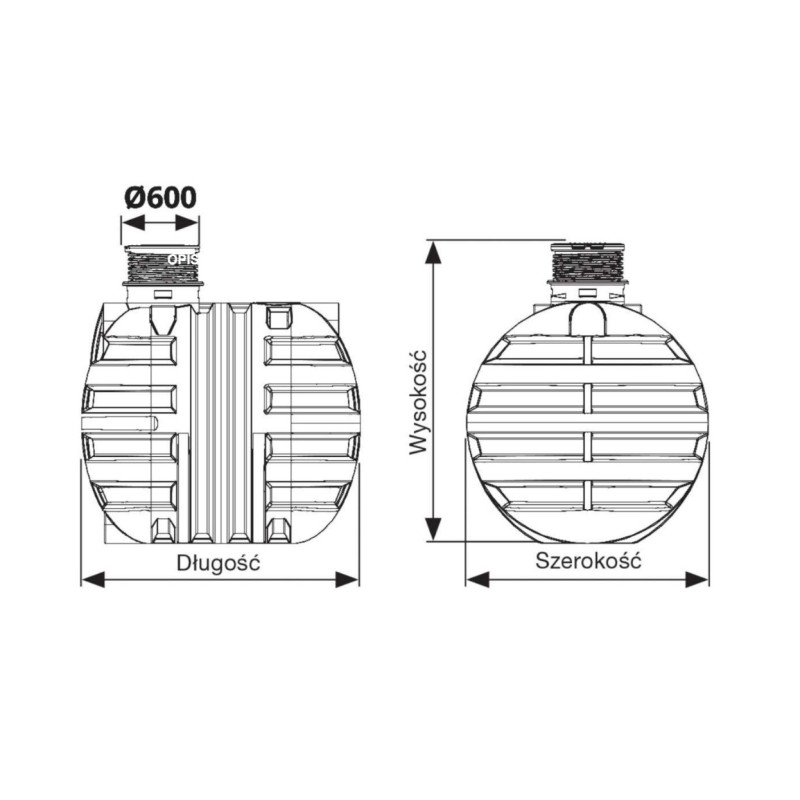

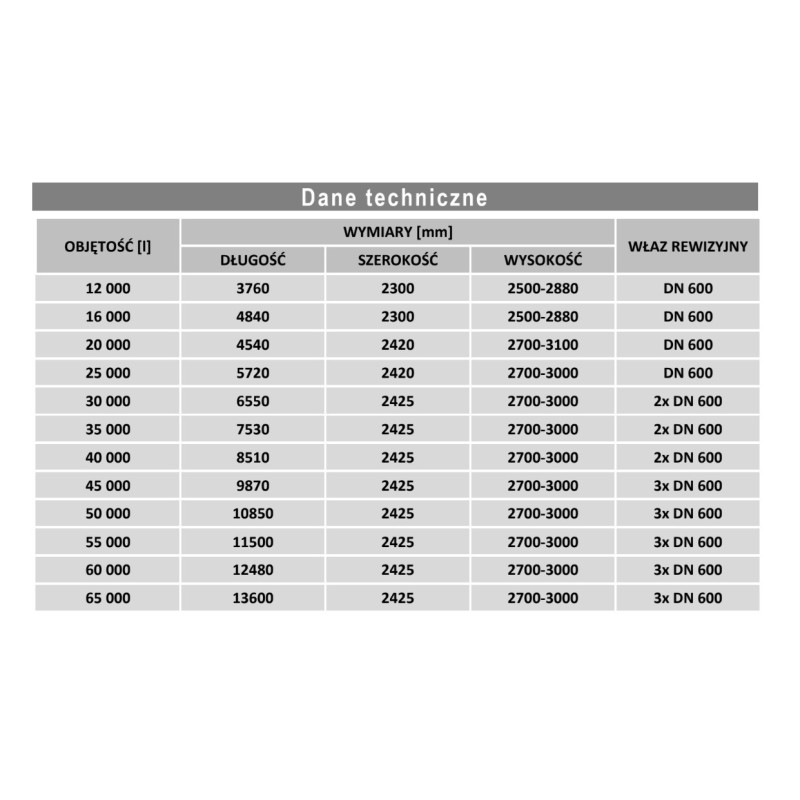

Zbiornik RoTerra 2450

1. Informacje ogólne

Niniejsza instrukcja dotyczy wyłącznie produktów marki ROTO wymienionych poniżej:

• zbiorniki do magazynowania wody deszczowej oraz pitnej;
• przydomowe oczyszczalnie ścieków;
• separatory olejów;
• separatory tłuszczów;
• przepompownie.

Montaż zbiorników podziemnych musi być wykonany zgodnie z instrukcją. W przypadku, gdy w miejscu instalacji zbiornika nie występują proste warunki gruntowe, należy skonsultować się z producentem lub z osobami kompetentnymi w tym zakresie. Instalacja na terenach osuwiskowych i zagrożonych powodzią wymaga konsultacji z ekspertami. Prosimy zapoznać się z naszymi usługami z zakresu doradztwa technicznego, które obejmuje również wizję lokalną na miejscu inwestycji.

2. Transport zbiornika

Zbiornik w czasie transportu musi być umiejscowiony na gładkiej i prostej powierzchni. Prosimy zwrócić uwagę na wszystkie ostre krawędzie, które mogą spowodować uszkodzenie zbiornika. Zbiornik powinien być zabezpieczony pasami z poliestru lub podobnego materiału. Upewnić się, by pasy nie były zamontowane zbyt ciasno, co może doprowadzić do deformacji zbiornika.

3. Rozładunek zbiornika na placu budowy

Zbiornik powinien zostać uniesiony i przeniesiony z wykorzystaniem pasów do podnoszenia ładunków. Powinny być one zaczepione do dedykowanych pierścieni. Zbiorniki mogą być podnoszone przy użyciu odpowiednich narzędzi na placu budowy, ale należy pamiętać o zachowaniu ostrożności, kontrolowaniu podnoszenia oraz upewnieniu się, że zbiornik nie zostanie uszkodzony podczas rozładunku. Zbiorniki należy przemieszczać tylko poprzez podnoszenie i ustawienie, nie wolno go ciągnąć, ani toczyć.

4. Tymczasowe magazynowanie/składanie

Zbiornik przechowywać na gładkiej i prostej powierzchni. Upewnić się, że miejsce składowania pozbawione jest ostrych przedmiotów, które mogą spowodować uszkodzenie zbiornika. W przypadku wystąpienia jakichkolwiek uszkodzeń zbiornika przed jego montażem, należy niezwłocznie poinformować o tym producenta. Naprawy powinny być wykonywane zgodnie z pisemną instrukcją producenta.

5. Przed instalacją

Skład granulometryczny oraz charakterystyka gruntu muszą zostać sprawdzone przed przystąpieniem do instalacji. Dno wykopu powinno być utwardzone/wzmocnione i stabilne. W przypadku niewystarczającej nośności gruntu, należy wykonać 40 cm warstwę żwiru lub betonu. Powinna być ona utwardzona do momentu, aż edometryczny moduł ściśliwości osiągnie wartość równą 60 MPa. Urobek z wykopu usunąć, aby nie został wymieszany z materiałem zasypowym. W przypadku występowania wód gruntowych, trzeba je odpompować.

6. Wymiary wykopu

Wymiary wykopu powinny być większe o 60-100 cm od wymiarów zbiornika. Minimalna odległość zbiornika od budynków wynosi 150 cm, a także 200 cm od terenów przejazdowych (przy posadowieniu w terenie zielonym). Jeśli warunki terenowe na to pozwalają, ściany wykopu wykonać jak najbardziej pionowo (z uwzględnieniem bezpiecznego kąta wykopu oraz bezpieczeństwa i higieny pracy). Należy przestrzegać obowiązujących przepisów dotyczących bezpieczeństwa pracy i budownictwa. Głębokość wykopu musi być zgodna z projektem i wymiarami zbiornika.

7. Materiał zasypowy

Materiał użyty do wypełnienia wykopu musi charakteryzować się właściwym uziarnieniem, być czysty, pozbawiony lodu, śniegu, gliny, ziaren o większej średnicy oraz cząstek organicznych. Zbiornik zasypać żwirem o granulacji 4-16 mm. Układanie obsypki i jej zagęszczanie wykonywać stopniowo, np. warstwami po 300 mm. Podczas montażu wypełniać zbiornik wodą do poziomu obsypki, tak aby poziom na zewnątrz i wewnątrz zbiornika był taki sam. Umożliwia to uzyskanie jednakowego nacisku na ściany zbiornika. W trakcie zasypywania, pokrywa oraz rura wznosząca muszą być przykręcone. Maksymalny naziom gruntu nad zbiornikiem (od powierzchni terenu do korpusu zbiornika) wynosi 100 cm.

8. Kotwienie zbiornika

Haki kotwiące (stalowe pręty zbrojeniowe o średnicy 20 mm) zamontować do płyty fundamentowej. Linę (o średnicy 12 mm) przymocować do haków przy pomocy zacisków. Linę dokręcić śrubą rzymską. Użyć elementów wykonanych ze stali nierdzewnej. W celu zapobiegnięcia bezpośredniego nacisku na zbiornik, pomiędzy jego powierzchnią, a liną ułożyć geowłókninę (szerokość około 100 mm). Zbiorniki z obejmami transportowymi powinny być kotwione do oczek w obejmach.

9. Płyta fundamentowa

Żelbetową płytę fundamentową wykonać na utwardzonej i stabilnej powierzchni. Minimalna grubość płyty wynosi 200 mm (wymiary określić na podstawie obliczeń statycznych). Płyta powinna być wzmocniona dwiema siatkami zbrojeniowymi. Płyta fundamentowa powinna być o 600 mm szersza niż zewnętrzna szerokość zbiornika.

10. Ruch pojazdów

Zbiornik nie powinien przenosić bezpośrednio obciążeń wynikających z ruchu pojazdów. W tym przypadku płyta żelbetowa redukująca naprężenia powinna zostać wykonana na górze zbiornika. Wymiary płyty dla danego obciążenia należy określić na podstawie odpowiednich obliczeń statycznych.

UWAGA! Zalecamy, aby w trakcie prac montażowych sporządzić staranną dokumentację fotograficzną z poszczególnych etapów montażu, do których zaliczamy:
- wykonanie wykopu,
- ułożenie i zagęszczenie podsypki,
- posadowienie zbiornika,
- zalanie zbiornika wodą,
- ułożenie i zagęszczenie obsypki, a także odpowiednich warstw materiałów przy posadowieniu w terenach z ruchem przejazdowym,
- podłączenie rury dopływowej i odpływowej,
- montaż elementów wznoszących,
- zasypanie pozostałej części wykopu.

Wykonanie fotografii podczas montażu zbiornika nie jest obligatoryjne. Ma to na celu usprawnienie ewentualnej procedury reklamacyjnej. Jednocześnie podkreślamy, iż wykonanie zdjęć nie jest warunkiem koniecznym do rozpoznania reklamacji. Dla jak najlepszego oglądu sytuacji warto wykonać kilka fotografii dla każdego etapu montażu z różnych ujęć.

WAŻNE! Podczas odbioru towaru, Kupujący ma obowiązek sprawdzenia towaru pod względem jakościowym i ilościowym oraz zgłoszenia ewentualnych zastrzeżeń dotyczących towaru widocznych w dniu jego wydania pod rygorem utraty późniejszych roszczeń z tytułu gwarancji. W przypadku dostawy towaru przez zewnętrzną firmę kurierską, Kupujący powinien sprawdzić towar i dokonać niezwłocznego zgłoszenia uszkodzenia przewoźnikowi przed wydaniem przesyłki. Jeżeli po wydaniu przesyłki Kupujący stwierdzi ubytek lub uszkodzenie towaru niedające się z zewnątrz zauważyć przy odbiorze, powinien zgłosić to niezwłocznie po ujawnieniu szkody przewoźnikowi i Sprzedającemu, nie później jednak niż w ciągu 7 dni od dnia odbioru przesyłki.
