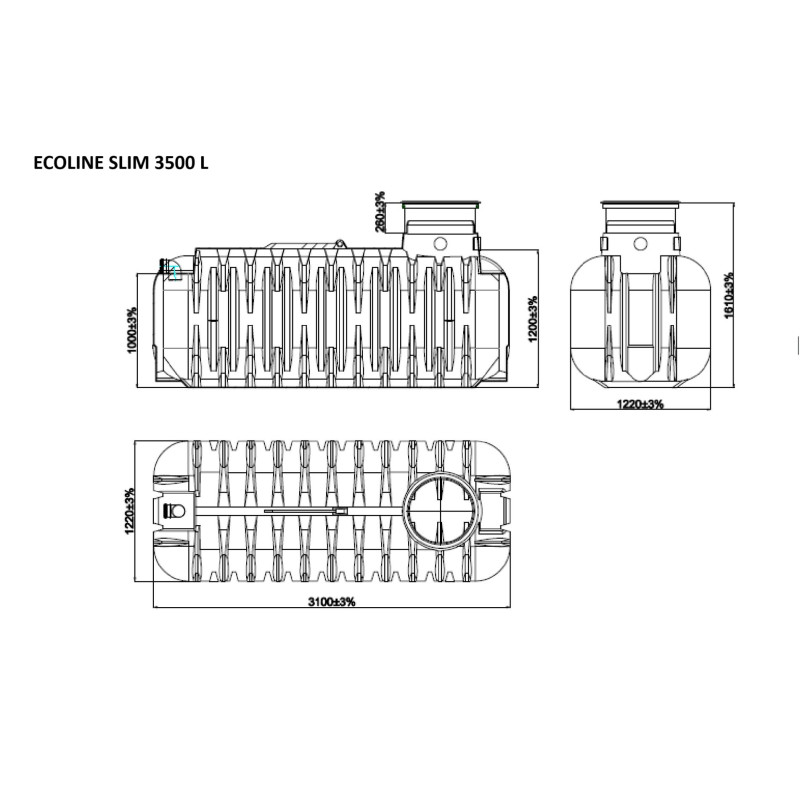

Zbiornik Ecoline Slim

*wysokość od najniższego punktu zbiornika do dna rury odpływowej

**wysokość wraz z nadbudową o wysokości 560 mm

Instrukcja montażu:

1. Uwagi ogólne
Przy wykonywaniu wykopów sprzętem mechanicznym należy wyznaczyć strefę niebezpieczną związaną z pracą tych maszyn. Przed rozpoczęciem robót ziemnych należy zapoznać się z dokumentacją techniczną tych robót. Na małych budowach, np. budownictwa jednorodzinnego, występuje jedynie dokumentacja ograniczona do projektu technicznego budynku i mapy sytuacyjno-wysokościowej stanowiącej projekt zagospodarowania działki. Wykonawca robót ziemnych powinien zapoznać się z mapą, na której jest oznaczona cała sieć uzbrojenia technicznego, i z decyzją o pozwoleniu na budowę. W razie prowadzenia robót w bezpośrednim sąsiedztwie instalacji elektrycznej, gazowej itp., należy określić bezpieczną odległość, w jakiej mogą być prowadzone roboty - w porozumieniu z gestorem tych urządzeń (np. zakładem energetycznym). Prace w wykopach o głębokości większej od 2 m muszą być wykonywane przez co najmniej dwie osoby. Montaż wykonywać w rękawicach ochronnych oraz pełnym obuwiu roboczym. Nie stosować elektronarzędzi z uszkodzoną obudową lub izolacją. Zachować bezpieczną odległość od pracujących maszyn budowlanych (koparki lub mikrokoparki). Montaż przy drodze – uwaga na pojazdy, należy odpowiednio oznakować miejsce prac.

2. Wykonanie wykopu
Ściany wykopu począwszy od 1 m głębokości należy obowiązkowo zabezpieczyć przez:
Wykonanie skarp pochylonych o kącie 45° dla gruntów średniospoistych. Wykonanie skarp o kącie nachylenia nie większym niż kąt stoku naturalnego w gruntach piaszczystych nasypowych. Umocnienie ścian przez rozparcie lub podparcie dla wykopów o ścianach pionowych. Rodzaj zastosowanego umocnienia zależy od wielkości wykopu, rodzaju gruntu i czasu utrzymania wykopu. Umocnienia ścian wykopu do głębokości 4 m wykonuje się jako typowe, pod warunkiem, że w bezpośrednim sąsiedztwie wykopu nie przewiduje się obciążeń spowodowanych przez budowle, środki transportu, składowany materiał, urobek itp. Ponadto należy przestrzegać następujących wymagań: sprawdzać skarpy i obudowę po każdym deszczu i po długiej przerwie w pracy, oraz przed każdym rozpoczęciem robót likwidować naruszenie struktury gruntu skarpy przez usunięcie tego gruntu, z zachowaniem bezpiecznego nachylenia wykonać bezpieczne zejścia i wejścia do wykopów nie składować materiałów i urobku w odległości mniejszej niż 1 m od krawędzi wykopu, jeżeli ściany są obudowane; przy skarpach bez umocnień składować można poza klinem odłamu gruntu zachować bezpieczne odległości wykopów od istniejących budowli każdorazowe rozpoczęcie robót w wykopie wymaga sprawdzenia stanu jego obudowy lub skarp przy pojawieniu się wód gruntowych należy obniżyć ich poziom 30 cm poniżej planowanego położenia zbiornika.

3. Montaż zbiornika
Przed montażem należy sprawdzić występowanie widocznych wad fizycznych zbiornika. W przypadku zastrzeżeń należy wstrzymać prace i zgłosić zaistniały fakt sprzedawcy (lub autoryzowanemu przedstawicielowi) przed rozpoczęciem montażu. Pod żadnym pozorem nie opuszczać zbiornika do wykopu, jeżeli są zastrzeżenia co do jego jakości. Po wykonaniu wykopu należy na dnie umieścić warstwę 5-10 cm piasku i wypoziomować. Następnie umieścić w wykopie zbiornik i wypoziomować. Należy sprawdzić położenie (wysokość) otworów przyłączeniowych a następnie zalać zbiornik wodą do poziomu 30 cm od dna zbiornika. Wykonać podłączenie rur. Należy zwrócić uwagę, aby koniec rury miał możliwość przemieszczeń pionowych i poziomych prostopadle do osi rury. Dzięki temu uniknie się powstania naprężeń w przypadku ruchów zbiornika w czasie jego zasypywania i zalewania. Zbiornik zasypywać piaskiem w warstwach po 30 cm i zagęszczać wodą. Nie należy stosować zagęszczania mechanicznego ze względu na możliwość uszkodzenia zbiornika. Po każdorazowym ułożeniu kolejnej warstwy należy uzupełniać poziom wody w osadnikach o kolejne 30 cm. Podczas zagęszczania należy obserwować czy nie następuje deformacja ścianek zbiornika. Przy zasypywaniu należy zwrócić szczególną uwagę, aby w pobliże zbiornika nie przedostał się większy kamień lub inny sztywny przedmiot, który mógłby spowodować lokalne wgniecenie ścianki zbiornika. Zbiornik należy zasypywać piaskiem. Rury należy układać zgodnie z obowiązującymi normami i sztuką budowlaną. Jeżeli zbiornik ma być posadowiony na głębokości przekraczającej 50 cm (od sklepienia), należy wówczas wykonać 20 cm obsypkę chudym betonem. W przypadku montażu osadnika w gruncie gliniastym lub pylastym zbiornik należy zabezpieczyć chudym betonem. Zaleca się, aby zbiorniki były zakopane nie głębiej niż na głębokości 1 metra licząc od powierzchni ziemi do górnej powierzchni zbiornika (części cylindrycznej). Maksymalna głębokość posadowienia zbiorników jest uzależniona od warunków gruntowo-wodnych w miejscu montażu.

4. Montaż osadnika przy podwyższonym stanie wód gruntowych
W przypadku występowania wód gruntowych należy w czasie montażu obniżyć jej poziom do 30 cm poniżej dna wykopu. Po obsypaniu zbiornika do połowy chudym betonem, należy wykonać opasanie geowłókniną, która przechodzi przez grzbiet zbiornika. Oba końce geowłókniny powinny zostać rozłożone w płaszczyźnie na wysokości połowy osadnika o szerokości większej niż 1 metr w każdą stronę zbiornika. Tak rozłożone pasy geowłókniny należy przykryć 30 cm warstwą chudego betonu. Na każdy centymetr wysokości wody gruntowej powyżej 1/2 wysokości zbiornika dodać 1cm warstwy betonowej do przyjętych 30 cm.

5. Po montażu
Teren nad zbiornikiem należy zabezpieczyć w taki sposób, aby uniemożliwić najechanie na zbiornik wszelkich pojazdów. Jeżeli trwają inne prace budowlane lub terenowe, zabezpieczenie powinno stanowić widoczne i trwałe ogrodzenie. Teren, o którym mowa powinien być szerszy o przynajmniej metr od poziomego rzutu zbiornika.

6. Użytkowanie zbiorników
Ze względów bezpieczeństwa należy zawsze przykręcać do korpusu zbiornika śrubami (odpornymi na korozję) nadbudowy oraz pokrywy. Nie należy dopuszczać do ruchu pojazdów w pobliżu zbiorników a w szczególności nie należy najeżdżać na zakopane zbiorniki!

7. Czyszczenie wnętrza zbiorników
Zbiorniki, jeżeli zachodzi konieczność, należy czyścić przy pomocy strumienia czystej wody. Dopuszcza się również czyszczenie mechaniczne prowadzone we wnętrzu zbiornika przy zachowaniu procedur BHP. Gruntowne czyszczenie wnętrza zbiorników należy powierzyć specjalistycznej firmie posiadającej odpowiedni sprzęt.

8. Uwaga końcowa
W przypadku montażu zbiorników niezgodnie z instrukcją, montujący bierze całkowitą odpowiedzialność za jego działanie.

WAŻNE! Podczas odbioru towaru, Kupujący ma obowiązek sprawdzenia towaru pod względem jakościowym i ilościowym oraz zgłoszenia ewentualnych zastrzeżeń dotyczących towaru widocznych w dniu jego wydania pod rygorem utraty późniejszych roszczeń z tytułu gwarancji. W przypadku dostawy towaru przez zewnętrzną firmę kurierską, Kupujący powinien sprawdzić towar i dokonać niezwłocznego zgłoszenia uszkodzenia przewoźnikowi przed wydaniem przesyłki. Jeżeli po wydaniu przesyłki Kupujący stwierdzi ubytek lub uszkodzenie towaru niedające się z zewnątrz zauważyć przy odbiorze, powinien zgłosić to niezwłocznie po ujawnieniu szkody przewoźnikowi i Sprzedającemu, nie później jednak niż w ciągu 7 dni od dnia odbioru przesyłki.
